    GT60130系列 标准整体式精密导电滑环

    GT60130系列 标准整体式精密导电滑环

    • · 外径130mm, 通孔直径为60mm（适用于<=60mm）的标准系列整体式精密导电滑环。*注意：如需<60mm的内孔，可顺利获得加内衬轴套解决。
    • · 标准化产品，有库存
    • · 镀金环+合金刷（镀金）
    • · 支持信号，功率混合传输
    • · 可基于标准型号定制电路数和电流电压

    典型应用：

    GT60130系列整体式精密导电滑环，主要应用于360度陆续在旋转且需要保证电源，信号不能中断的场合：多用于干燥设备（如烘干机、干燥灭菌设备、粮食烘干机等）、流延膜设备、三相交直流仪表检定装置、游乐设施（如儿 童乘骑系列游艺机、旋转木马）、研磨抛光机、起重机、安检专用设备、电影设备等任意需要360°旋转导电或传输各种控制信号的装置。

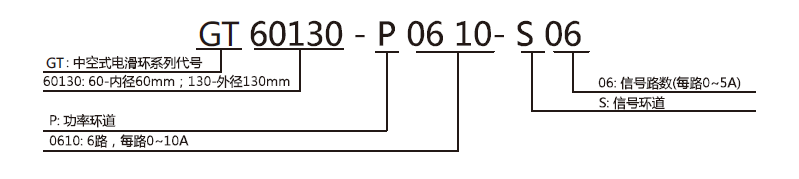

    型号订购说明：


    技术规格参数
    机械技术指标电气技术指标
    参数数值参数数值
    工作寿命1亿转功率信号
    额定转速1~1800RPM额定电压0~690VAC/VDC0~440VAC/VDC
    工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
    工作湿度0~85% RH导线规格AWG16#镀锡铁氟龙AWG22#镀锡铁氟龙
    接触材料贵金属导线长度标准长度300mm（可据要求调整）
    壳体材料铝合金绝缘强度1000VAC@50Hz，60s
    转动扭矩0.1N.m；+0.03N.m/6路动态电阻变化值<0.03Ω
    防护等级IP51



    GT60130系列过孔滑环选型表
    型号10A信号或5A长度 L（mm)型号10A信号或5A长度 L（mm)
    GT60130-S060659.6GT60130-P1810-S121812155.8
    GT60130-P0210-S042459.6GT60130-P2410-S06246155.8
    GT60130-P0410-S024259.6GT60130-P3010300155.8
    GT60130-P06106059.6GT60130-S36036178.6
    GT60130-S1201282.4GT60130-P0610-S30630178.6
    GT60130-P0210-S1021082.4GT60130-P1210-S241224178.6
    GT60130-P0410-S084882.4GT60130-P1810-S181818178.6
    GT60130-P0610-S066682.4GT60130-P2410-S122412178.6
    GT60130-P0810-S048482.4GT60130-P3610360178.6
    GT60130-P1010-S0210282.4GT60130-S48048224.2
    GT60130-P121012082.4GT60130-P0610-S42642224.2
    GT60130-S18018105.2GT60130-P1210-S361236224.2
    GT60130-P0210-S16216105.2GT60130-P1810-S301830224.2
    GT60130-P0410-S14414105.2GT60130-P2410-S242424224.2
    GT60130-P0610-S12612105.2GT60130-S60060274.8
    GT60130-P0810-S10810105.2GT60130-P0610-S54654274.8
    GT60130-P1010-S08108105.2GT60130-P1210-S481248274.8
    GT60130-P1210-S06126105.2GT60130-P0810-S42842274.8
    GT60130-P1410-S04144105.2GT60130-P2410-S362436274.8
    GT60130-P1610-S02162105.2GT60130-S72072320.4
    GT60130-S24024128GT60130-P0610-S66666320.4
    GT60130-P1610-S181618128GT60130-P1210-S601260320.4
    GT60130-P1210-S121212128GT60130-P2410-S482448320.4
    GT60130-P1810-S06186128GT60130-P3610-S363636320.4
    GT60130-P2410024128GT60130-S84084369
    GT60130-S30030155.8GT60130-P1210-S721272369
    GT60130-P0610-S20620155.8GT60130-P2410-S602460369
    GT60130-P1210-S181218155.8GT60130-S96096414.6

    注：10A和 信号(5A)可以任意组合，详细请咨询客服。可在标准产品上进行非标定制，请咨询客服。

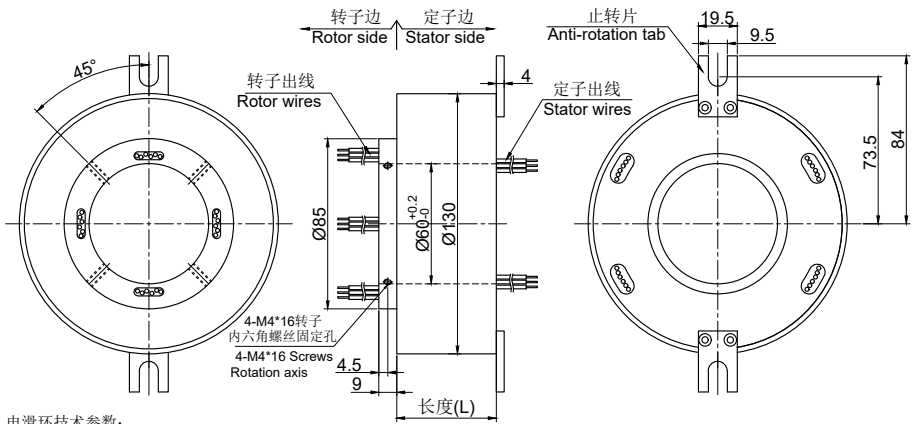

    标准图纸
